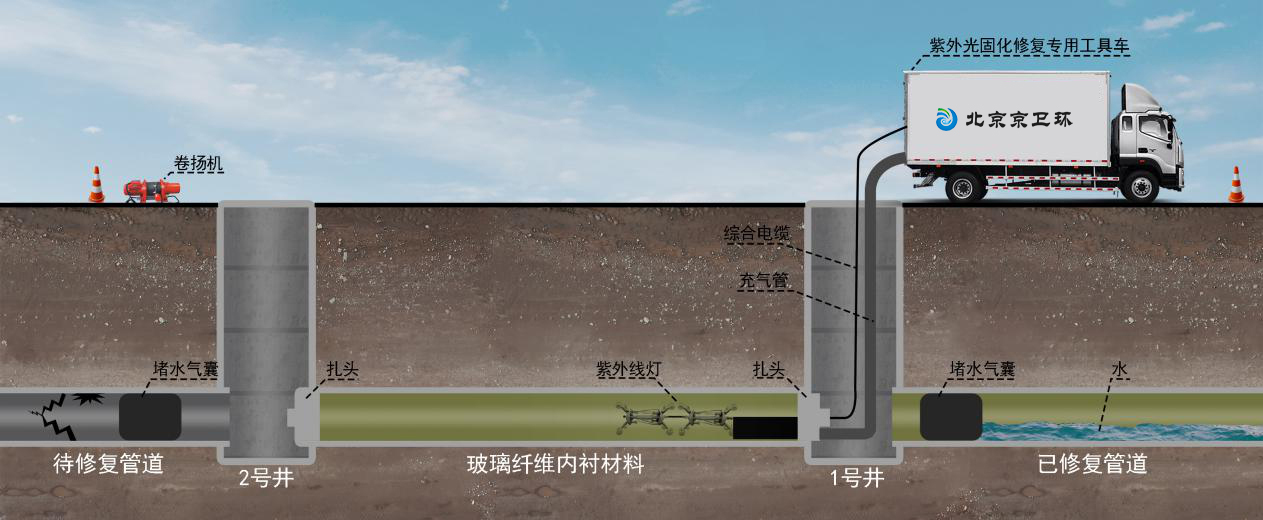

UV-CIPP即紫外光固化非开挖修复工艺，是一种最常见也是最成熟的原位修复工艺,该工艺使用机械将浸满感光性树脂软管牵引拖入被修复的管道，灌注压缩空气后，使软管紧贴管道内壁,然后通过紫外光灯照射，使树脂在管道内部固化,形成高强度内衬树脂新管的管道整段内衬修复技术。相当于在待修复的污水管、雨水管和压力干管形成一段无缝隙的“管中管”。

紫外光固化非开挖修复工艺适应于圆形管、非圆形管和弯曲管道修复,适应管径范围为DN150~DN1600。一次修复最长可达200m；

紫外光固化非开挖修复工艺修复后的使用年限最少可达到50年;

该工艺可解决市政排水管道破裂、渗漏、腐蚀、树根、支管暗接等问题，可取代原管道承受外部荷载，加固原管道；

(一)非开挖：使用UV紫外光固化通过检查井进行施工，无需挖掘。这样既不用破坏路面，同时也不影响城市交通。

(二)对现有管道无损坏：施工过程不用担心会因其他非开挖而损坏城市目前的管道或影响其它管线（例如：电缆管沟或燃气管路）。

(三)施工速度快：紫外光固化工艺可以每分钟修复大约1米的管道,大大缩短了修复管道所需的时间。

(四)环保安全：UV-CIPP固化过程不用水，固化工艺中不产生废水,相对于翻转工艺更加环保。

(五)不影响管道流量：与翻转内衬技术相同，内衬新管表面光滑，水流摩擦下降，虽然整体稍微缩径，但流量基本不受影响；

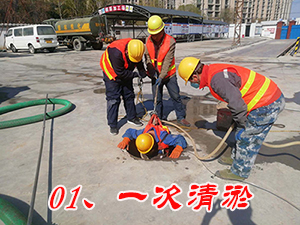

(一) 一次清淤：在修复施工前，需要使用清淤设备对管道中大部分的污泥、杂物进行清理，确保管道中无大量污泥。

(二) 封堵导流：将待修复管道上游和下游井口用气囊进行封堵，并使用水泵进行堵水后导流工作,确保施工段管道无污水流入。

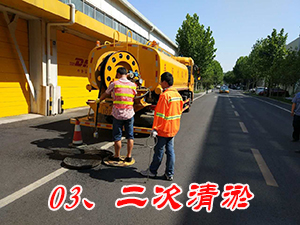

(三) 二次清淤：使用高压水清洗车将管道反复冲洗干净，直至管道达到紫外修复的要求，要求无石快、无明显的淤泥；冲洗完成后，使用CCTV管道检测机器人对待修复管道间进行修复前的检测，以确认达到紫外光CIPP修复条件。

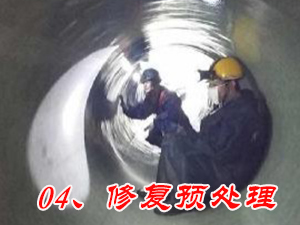

(四) 修复前预处理：待修复管道要求内部无管道塌陷，管道轴向弯曲度小于30度，管道挫口小于50mm，管道内无钢筋及尖锐突出物。如果管道内有小面积塌陷、破损及尖锐的钢筋等情况，则需要进行预先采取相应方法进行预处理。

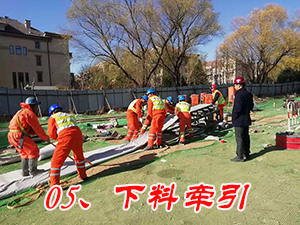

(五) 材料牵引：在清洗后的管道内预先铺设一层垫膜，以便材料可以无摩擦的进入既有管道。将材料牵引拖入管内。

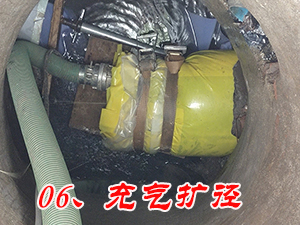

(六) 充气扩径：对树脂管内进行充气，使树脂管道与原有管道充分紧贴。

(七)紫外光固化修复：将紫外灯放入已充好压缩空气的修复管道内，配合材料本身的特性，设置牵引机牵引的速度与光硬化速度，利用特殊波长的紫外线灯照射修复材料进行固化。固化后内膜去除。

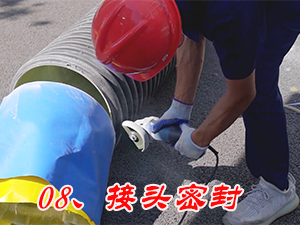

(八) 接头密封：内衬材料冷却后，切除管口的扎头并用快干水泥抹口，防止扎头漏水;

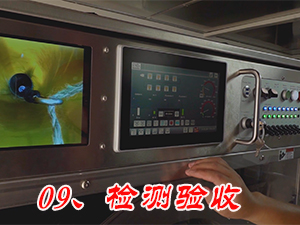

(九) 检测验收：使用CCTV机器人对修复完成管道内的内衬的总体状况、管道圆润度、管壁光滑度进行检测，若发现问题应及时采取措施，以确保修复工程高质量完成。

(十) 提交资料：验收完成后，向业主方提交影像和记录资料。

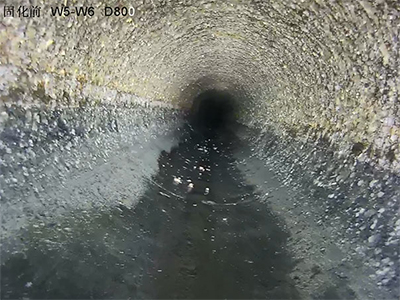

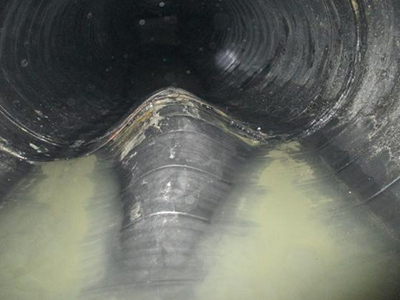

管道修复前

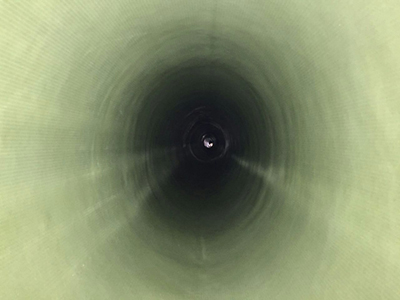

管道修复后

管道修复前

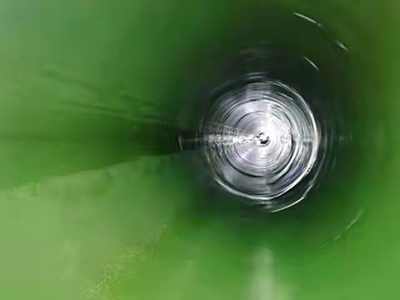

管道修复后
