声纳管道检测是采用声波反射原理对管道缺陷（如：变形、破裂、坍塌）和管道淤积情况进行量化分析的检测技术。很多情况管道内满水或水位较高而且又降水困难，此时可使用声纳检测代替CCTV检测，是CCTV检测方案的一种补充方案。

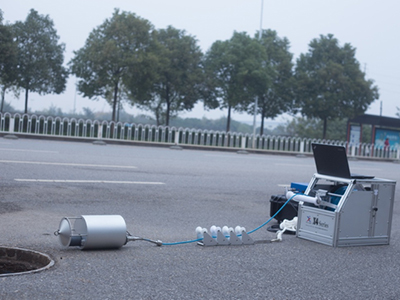

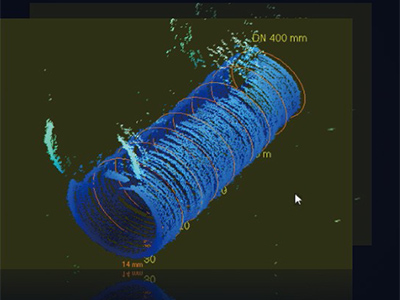

声呐检测设备采用声纳成像技术，将声纳头置于排水管道内部的水下（满管、半管均可），机器人爬行器（可滑行、漂浮）在管道内移动，结合管道声纳检测成像分析软件，实时采集并显示出高分辨率的轮廓图片。

声呐管道检测方案具有以下优缺点：

• 声呐管道检测优点：声纳检测能提供量化数据，检测和鉴定管道的破损情况比较准确，对管道材质无要求，能够进行长距离管道检测。

• 声呐管道检测缺点：声呐检测成像不是真实的实像，而是虚拟的轮廓图，不宜作为结构性缺陷的最终评判依据，仅仅作参考依据。




管道声纳检测的施工流程：

• 系统校准：进行检测前应从被检管道中取水样，并通过调整声波速度对系统进行校准。

• 管井编号：在每一段管道记录图像前，应录入地名和被测管段的起点、终点编号，若有图纸的，以图纸编号为准，没有图纸的可以自行编号。

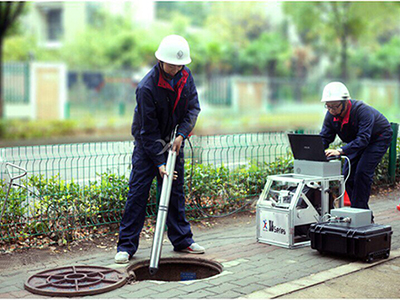

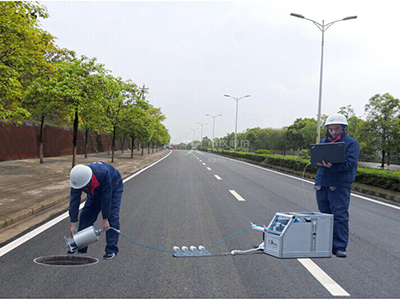

• 设备进入推进：把设备放入待检测管道井，声纳检测的探头的推进方向应与水流方向和管道轴线一致；一般情况下探头推进速度应不超过6米/分钟；在检测过程中应根据被检测管道的规格，在规定采样间隔和管道变异处应停止探头行进，定点采集数据，其停顿时间应大于一个扫描周期。



声纳检测主要服务于管道中水不能排净而且无法倒水的情况管线的检测，例如：满水污水管道检测、满水污水箱涵检测等等



箱涵检测



市政污水管道检测

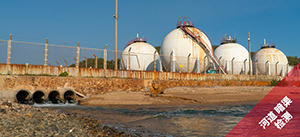

河道暗渠检测

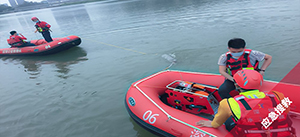

应急抢险
